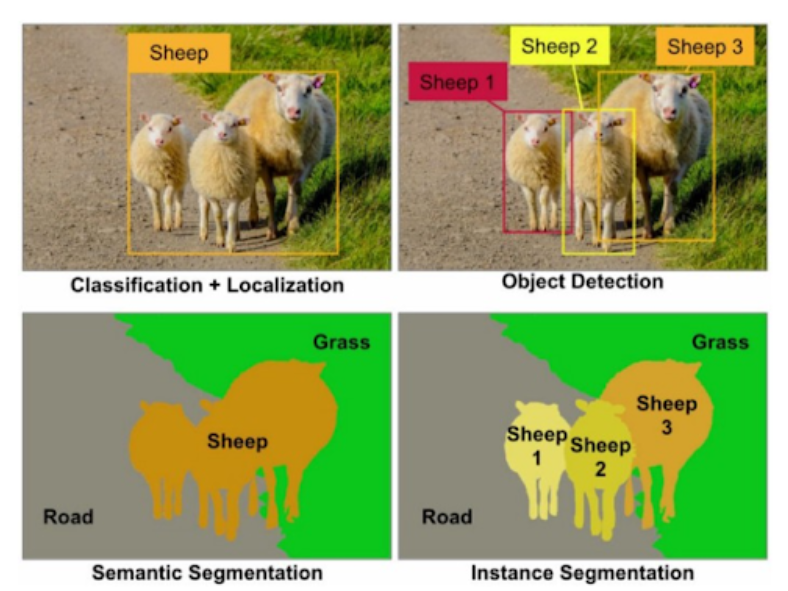

segmentation
- 픽셀 수준에서 이미지의 각 부분이 어떤 영역인지 분리해 내는 방법

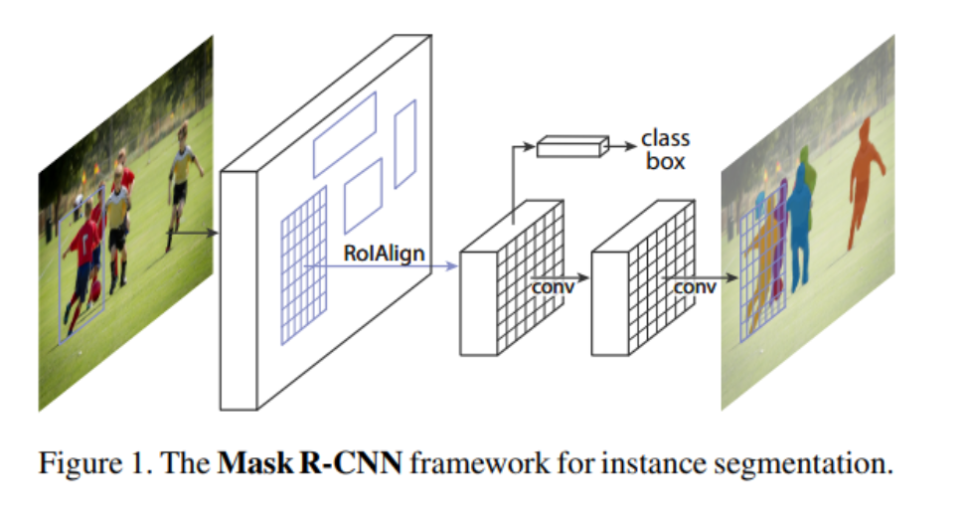

Mask R-CNN
- Instance Segmentation 모델
- 2-Stage Object Detection의 Faster-R-CNN을 계승한 것
- object detection 모델로 각 개체를 구분하고 이후에 각 개체 별로 시맨틱 세그멘테이션을 수행
RoIPool Layer
- 다양한 RoI 영역을 Pooling을 통해 동일한 크기의 Feature map으로 추출해 내는 레이어
- 이 고정 사이즈의 Feature map을 바탕으로 바운딩 박스와 object의 클래스를 추론해냄.
RoIAlign
- Quantization하지 않고도 RoI를 처리할 고정 사이즈의 Feature map을 생성할 수 있도록 함.
- RoI 영역을 pooling layer의 크기에 맞추어 등분한 후, RoIPool을 했을 때의 quantization 영역 중 가까운 것들과의 bilinear interpolation을 통해 생성해야 할 Feature Map을 계산해냄.

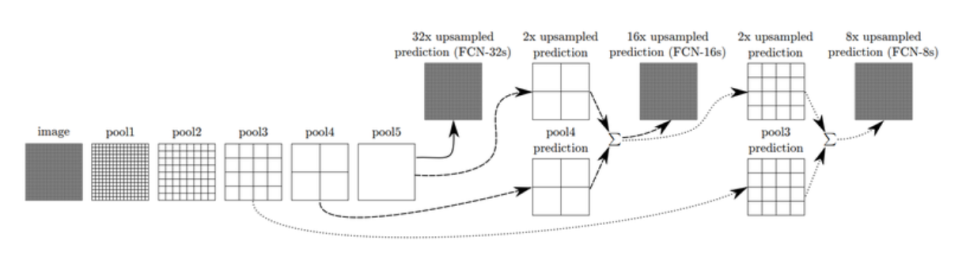

FCN (Fully Convolutional Network)
- Semantic Segmentation 모델
- 네트워크 뒷단에 fully connected layer 대신 CNN을 붙여줌.
- 위치정보를 유지하면서 클래스 단위의 히트맵(heat map)을 얻어 세그멘테이션을 하기 위해, fully connected layer를 CNN으로 대체함.
- 위치의 특성을 유지하면서 이미지 분류를 하기 위해서 마지막 CNN은 1x1의 커널 크기(kernel size)와 클래스의 개수만큼의 채널을 가짐.
- CNN을 거치면 클래스 히트맵을 얻을 수 있음.
- Upsampling을 위해 FCN에서는 Deconvolution과 Interpolation 방식을 활용함.
- FCN은 입력 이미지의 크기를 조정하여 세그멘테이션 맵을 얻어냄.

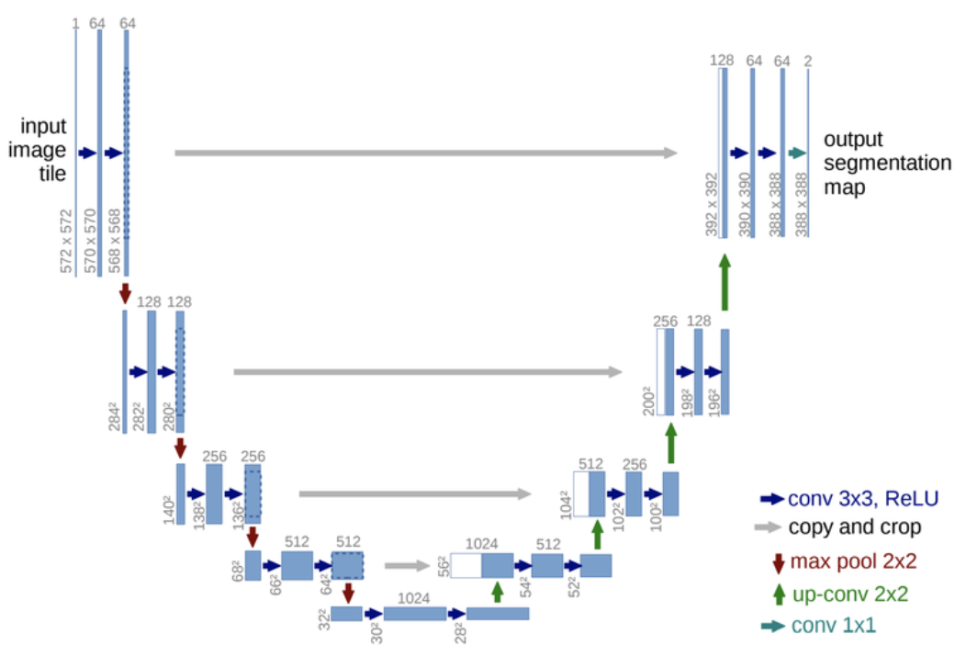

U-Net
- Semantic Segmentation 모델
- FCN에서 upsampling을 통해서 특성 맵을 키운 것을 입력값과 대칭적으로 만들어 준 것
- 네트워크 구조를 좌측의 Contracting path와 우측의 Expansive path 두 가지로 구분함.
- 좌측의 Contracting path는 일반적으로 우리가 사용해왔던 Convolution network와 유사한 구조를 가짐.
- 두 Path에서 크기가 같은 블록의 출력과 입력은 skip connection처럼 연결해 주어 low-level의 feature를 활용할 수 있도록함.
- 타일 방식을 사용해서 어느 정도 서로 겹치는 구간으로 타일을 나누어 네트워크를 추론함.
- 클래스 간 데이터 양의 불균형을 해결해 주기 위해서 분포를 고려한 weight map을 학습 때 사용함.
semantic segmentation_Unet
# 데이터셋 구성
from albumentations import HorizontalFlip, RandomSizedCrop, Compose, OneOf, Resize
def build_augmentation( is_train=True ):
if is_train: # 훈련용 데이터일 경우
return Compose([ // Compose()함수는 Albumentation에서 다양한 augmentation기법을 확률적으로 적용함.
HorizontalFlip( p=0.5 ), # 50%의 확률로 좌우대칭
RandomSizedCrop( # 50%의 확률로 RandomSizedCrop
min_max_height=(300, 370),
w2h_ratio=370/1242,
height=224,
width=224,
p=0.5
),
Resize( # 입력이미지를 224X224로 resize
width=224,
height=224
)
])
return Compose([ # 테스트용 데이터일 경우에는 224X224로 resize만 수행
Resize(
width=224,
height=224
)
])
dir_path = os.getenv('HOME') + '/aiffel/semantic_segmentation/data/training'
augmentation_train = build_augmentation()
augmentation_test = build_augmentation( is_train=False )
input_images = glob (os.path.join( dir_path, "image_2", "*.png" ))
# 훈련 데이터셋에서 5개만 가져와 augmentation적용
plt.figure(figsize=(12, 20))
for i in range(5):
image = imread( input_images[i] )
image_data = {"image" : image}
resized = augmentation_test(**image_data)
processed = augmentation_train(**image_data)
plt.subplot(5, 2, 2*i+1)
plt.imshow( resized["image"] ) # 원본이미지
plt.subplot(5, 2, 2*i+2)
plt.imshow( processed["image"] ) # augment된 이미지
plt.show()
class KittiGenerator( tf.keras.utils.Sequence ): # KittiGenerator는 tf.keras.utils.Sequence를 상속받음.
def __init__(self,
dir_path,
batch_size = 16,
img_size = (224, 224, 3),
output_size = (224, 224),
is_train = True,
augmentation = None):
self.dir_path = dir_path
self.batch_size = batch_size
self.is_train = is_train
self.dir_path = dir_path
self.augmentation = augmentation
self.img_size = img_size
self.output_size = output_size
self.data = self.load_dataset()
# load_dataset()을 통해서 kitti dataset의 directory path에서 라벨과 이미지를 확인함.
def load_dataset(self):
input_images = glob(os.path.join(self.dir_path, "image_2", "*.png"))
label_images = glob(os.path.join(self.dir_path, "semantic", "*.png"))
input_images.sort()
label_images.sort()
assert len(input_images) == len(label_images)
data = [ _ for _ in zip( input_images, label_images )]
if self.is_train:
return data[:-30]
return data[-30:]
def __len__(self):
# Generator의 length로서 전체 dataset을 batch_size로 나누고, 소숫점 첫째자리에서 올림한 값을 반환함.
return math.ceil( len(self.data) / self.batch_size )
def __getitem__(self, index):
batch_data = self.data[
index*self.batch_size:
(index + 1)*self.batch_size
]
inputs = np.zeros([self.batch_size, *self.img_size])
outputs = np.zeros([self.batch_size, *self.output_size])
for i, data in enumerate(batch_data):
input_img_path, output_path = data
_input = imread(input_img_path)
_output = imread(output_path)
_output = (_output==7).astype(np.uint8)*1
data = {
"image": _input,
"mask": _output,
}
augmented = self.augmentation(**data)
inputs[i] = augmented["image"] / 255
outputs[i] = augmented["mask"]
return inputs, outputs
# 입력은 resize및 augmentation이 적용된 input image이고, 출력은 semantic label임.
def on_epoch_end(self): # 한 epoch가 끝나면 실행되는 함수
self.indexes = np.arange(len(self.data))
if self.is_train == True :
np.random.shuffle(self.indexes)
return self.indexes
augmentation = build_augmentation()
test_preproc = build_augmentation(is_train=False)
train_generator = KittiGenerator(
dir_path,
augmentation=augmentation,
)
test_generator = KittiGenerator(
dir_path,
augmentation=test_preproc,
is_train=False
)
# U-Net 모델 구조 만들기
def build_model(input_shape=(224, 224, 3)):
inputs = Input(input_shape)
# Contracting Path
conv1 = Conv2D(64, 3, activation='relu', padding='same',kernel_initializer='he_normal')(inputs)
conv1 = Conv2D(64, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv1)
pool1 = MaxPooling2D(pool_size=(2, 2))(conv1)
conv2 = Conv2D(128, 3, activation='relu', padding='same',kernel_initializer='he_normal')(pool1)
conv2 = Conv2D(128, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv2)
pool2 = MaxPooling2D(pool_size=(2, 2))(conv2)
conv3 = Conv2D(256, 3, activation='relu', padding='same',kernel_initializer='he_normal')(pool2)
conv3 = Conv2D(256, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv3)
pool3 = MaxPooling2D(pool_size=(2, 2))(conv3)
conv4 = Conv2D(512, 3, activation='relu', padding='same',kernel_initializer='he_normal')(pool3)
conv4 = Conv2D(512, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv4)
drop4 = Dropout(0.5)(conv4)
pool4 = MaxPooling2D(pool_size=(2, 2))(drop4)
conv5 = Conv2D(1024, 3, activation='relu', padding='same',kernel_initializer='he_normal')(pool4)
conv5 = Conv2D(1024, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv5)
# Expanding Path
drop5 = Dropout(0.5)(conv5)
up6 = Conv2DTranspose(512, 2, activation='relu', strides=(2,2), kernel_initializer='he_normal')(drop5)
merge6 = concatenate([drop4,up6], axis = 3)
conv6 = Conv2D(512, 3, activation='relu', padding='same',kernel_initializer='he_normal')(merge6)
conv6 = Conv2D(512, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv6)
up7 = Conv2DTranspose(256, 2, activation='relu', strides=(2,2), kernel_initializer='he_normal')(conv6)
merge7 = concatenate([conv3,up7], axis = 3)
conv7 = Conv2D(256, 3, activation='relu', padding='same',kernel_initializer='he_normal')(merge7)
conv7 = Conv2D(256, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv7)
up8 = Conv2DTranspose(128, 2, activation='relu', strides=(2,2), kernel_initializer='he_normal')(conv7)
merge8 = concatenate([conv2,up8], axis = 3)
conv8 = Conv2D(128, 3, activation='relu', padding='same',kernel_initializer='he_normal')(merge8)
conv8 = Conv2D(128, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv8)
up9 = Conv2DTranspose(64, 2, activation='relu', strides=(2,2), kernel_initializer='he_normal')(conv8)
merge9 = concatenate([conv1,up9], axis = 3)
conv9 = Conv2D(64, 3, activation='relu', padding='same',kernel_initializer='he_normal')(merge9)
conv9 = Conv2D(64, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv9)
conv9 = Conv2D(2, 3, activation='relu', padding='same',kernel_initializer='he_normal')(conv9)
conv10 = Conv2D( 1, 1, activation='sigmoid' )(conv9)
model = Model( inputs = inputs, outputs = conv10 )
return model
# 모델 학습하기
model_path = os.getenv('HOME')+'/aiffel/semantic_segmentation/seg_model_unet.h5'
model = build_model()
model.compile(optimizer = Adam(1e-4), loss = 'binary_crossentropy')
model.fit(
train_generator,
validation_data = test_generator,
steps_per_epoch = len(train_generator),
epochs = 100,
)
model.save(model_path)
# 모델 시각화
model_path = dir_path + '/seg_model_unet.h5'
model = tf.keras.models.load_model(model_path)
def get_output( model, preproc, image_path, output_path ):
origin_img = imread(image_path)
data = {"image":origin_img}
processed = preproc(**data)
output = model( np.expand_dims( processed["image"] / 255, axis=0))
output = (output[0].numpy() > 0.5).astype(np.uint8).squeeze(-1)*255 # threshold를 변경하면 도로인식 결과범위가 달라짐.
output = Image.fromarray(output)
background = Image.fromarray(origin_img).convert('RGBA')
output = output.resize((origin_img.shape[1], origin_img.shape[0])).convert('RGBA')
output = Image.blend(background, output, alpha=0.5) # 입력 이미지와 라벨을 한번에 볼 수 있도록 오버레이해줌.
output.show()
return output
i = 1
get_output(
model,
test_preproc,
image_path=dir_path + f'/image_2/00{str(i).zfill(4)}_10.png',
output_path=dir_path + f'./result_{str(i).zfill(3)}.png'
)
def calculate_iou_score(target, prediction):
intersection = np.logical_and(target, prediction)
union = np.logical_or(target, prediction)
iou_score = float(np.sum(intersection)) / float(np.sum(union))
print('IoU : %f' % iou_score )
return iou_score
def get_output(model, preproc, image_path, output_path, label_path):
origin_img = imread(image_path)
data = {"image":origin_img}
processed = preproc(**data)
output = model(np.expand_dims(processed["image"]/255,axis=0))
output = (output[0].numpy()>=0.5).astype(np.uint8).squeeze(-1)*255
prediction = output / 255 # 도로로 판단한 영역
output = Image.fromarray(output)
background = Image.fromarray(origin_img).convert('RGBA')
output = output.resize((origin_img.shape[1], origin_img.shape[0])).convert('RGBA')
output = Image.blend( background, output, alpha=0.5 )
output.show() # 도로로 판단한 영역을 시각화함.
if label_path:
label_img = imread(label_path)
label_data = {"image":label_img}
label_processed = preproc(**label_data)
label_processed = label_processed["image"]
target = (label_processed == 7).astype(np.uint8)*1 # 라벨에서 도로로 기재된 영역
return output, prediction, target
else:
return output, prediction, _
i = 1
output, prediction, target = get_output(
model,
test_preproc,
image_path=dir_path + f'/image_2/00{str(i).zfill(4)}_10.png',
output_path=dir_path + f'./result_{str(i).zfill(3)}.png',
label_path=dir_path + f'/semantic/00{str(i).zfill(4)}_10.png'
)
calculate_iou_score(target, prediction)
